Astrolabios, Origen y descripción - 1ª Parte
CRÓMLECH
Parte de la comunidad
científica nos indican que los antecesores de los astrolabios fueron los
crómlech.
Crómlech,
construcciones megalíticas de la Edad de Piedra y concretamente del período
final del Neolítico, la época de construcción de estos monumentos esta datada entre
3500 a 2000 a. C.
CRÓMLECH O CRÓNLECH,
palabra proveniente del francés cromlech, derivado a su vez de un par de términos
del bretón: kroum (corona) y lech (piedra), es un monumento megalítico formado
por piedras o menhires introducidos en el suelo y que adoptan una forma
circular similar a un muro o elíptica, cercando un terreno. Está difundido por
Gran Bretaña y por la Bretaña francesa, así como en la península ibérica,
Dinamarca y Suecia. (Wikipedia)
La finalidad de estos
monumentos megalíticos era principalmente de carácter funerario, pero las
disposiciones de los menhires, su grandeza y complejidad ha hecho pensar en
otro tipo de funciones, templos zonas de reunión social, e incluso algunos
investigadores apuntan a tesis astronómicas (observatorios de astros, ciclos lunares,
ciclos astrales, etc.).
Stonehenge es un monumento megalítico tipo crómlech, además de otros elementos como hoyos, fosos, montículos, etc., construido entre el final del Neolítico y principios de la Edad del Bronce, situado cerca de Amesbury, en el condado de Wiltshire, Inglaterra, a unos trece kilómetros al norte de Salisbury. (Wikipedia).
A este respecto tenemos
un magnifico estudio “ARQUEOASTRONOMÍA STONEHENGE”, realizado por: Dª. Esther
Pascual Albarracín (Dr. Ingeniero Aeronáutico), D. Francisco J. Bugallo Siegel (Dr.
Ingeniero Aeronáutico), con las ilustraciones de Dª. Mª del Sol Pascual Albarracín
(Arquitecto), en el siguiente enlace.
http://oa.upm.es/5370/2/INVE_MEM_2009_72565.pdf
En 1999 hay un
importante descubrimiento arqueológico, el DISCO DE NEBRA, se cree que
es primer astrolabio, se descubre en la ciudad de Nebra próxima al crómlech de
Goseck (Alemania), similar al de Stonehenge.
El Disco de Nebra
es un disco de bronce de color azul que data de 1.600 años a.C. y que por lo
tanto tiene una antigüedad. Este disco es la primera proyección del mapa orbital
del firmamento, en conclusión, es el primer astrolabio.
Tiene representaciones
de objetos celestes, luna-sol o luna en cuarto creciente-luna llena, un grupo
de estrellas. entre las que se encuentran las Pléyades, (las siete hermanas).
ASTROLABIO
Instrumento que permite
determinar la posición y altura de
las estrellas sobre el cielo, se empleaba para cálculos en los que
interviniesen las posiciones de las estrellas y el Sol. Se basa en que un cielo
esférico que rota diariamente alrededor de la Tierra. Puede decirse que tenemos
un modelo de la bóveda celeste en un instante determinado.
Una de
sus principales utilidades era la de averiguar la hora y la posición del
observador, en función de una serie de cálculos derivados de la observación de
los astros. Se le conocen más de 400 utilidades, también se utilizaba
topográficamente.
La palabra “astrolabio” procede
etimológicamente del griego, y puede traducirse como “buscador de estrellas”.
Utilizando la plantilla
para su construcción de “DIVERMATES”, empezaremos por su descripción:
El astrolabio se compone
principalmente de cinco partes:
2. Disco
madre, anverso y reverso
3. Tímpanos
(discos intercambiables, dependiendo de la latitud del observador).
4. Red
o Araña
5. Regla
ALIDADA
Situada en el reverso del
Disco Madre, su función es la se alinear con la vista el astro a observar.
Dispone de unas pínulas
en sus extremos que forman un ángulo de 90° con la alidada, con la finalidad de
alinear sus sombras cuando se esté realizando una medición al sol.
Figura 1, visual a estrella y ángulo
que forma
Figura 2, visual al sol,
no se miraba directamente, se giraba la alidada hasta que las sombras de sus
pínulas se alineaban.
DISCO MADRE, DORSO
En figura 3, vemos el dorso de la placa madre. No todos los astrolabios tienen el mismo número y disposición de elementos, depende de los cálculos que se puedan efectuar con él.
Además de los círculos con graduaciones en grado, días, meses, constelaciones, etc, presenta un elemento utilizado en trabajos topográficos en tierra la “Umbra Recta y Versa” (cuadrante de sombras o alturas).
La primera de ellas es
colocando la alidada formando un ángulo de 45° con el cuadrante de sombras y sin
perder esta colocación el observador se movía hasta hacer coincidir la visual
con el extremo superior del edificio, figuras 4 y 5.
ngulo de 45° (fig 4), e ir desplazándose el observador del edificio hasta enrasar la visual con el extremo más alto del mismo, se construye un triángulo rectángulo isósceles.
Por lo tanto, la altura del edificio
es igual a la altura del observador más la longitud del cateto, que es la
distancia del observador al edificio (la cual se media).
Altura
edificio = A + h
La otra forma de efectuar el cálculo es como se indica en la fig 6.
No es necesario que el observador
mantenga un ángulo de 45° con la alidada y cuadrante, desde la
posición que tenga lanza una visual a la parte superior del edificio y formandose
dos triángulos rectángulos semejantes (naranja y rosa), aplicando la relación
de semejanza donde se conocen:
B = distancia observador – edificio.
h = altura del observador.
b y a, conocidas en cuadrante de
sombras, asi:
DISCO MADRE, FRONTAL
Frontal del disco madre ahuecado
donde se van a alojar el tímpano (disco intercambiable dependiendo de la
latitud del punto de observación) , la araña y la regla.
TÍMPANOS O LÁMINAS
Discos intercambiables
dependiendo de la latitud.
Nos representan la
bóveda celeste en un momento determinado
Elementos del tímpano
colocado en el frontal del disco madre (fig 7).
Con ayuda de los siguientes gráficos veremos más
claramente la representación de la bóveda celeste en el tímpano del astrolabio.
Meridianos
(Azimuts)
Paralelos (Latitudes)

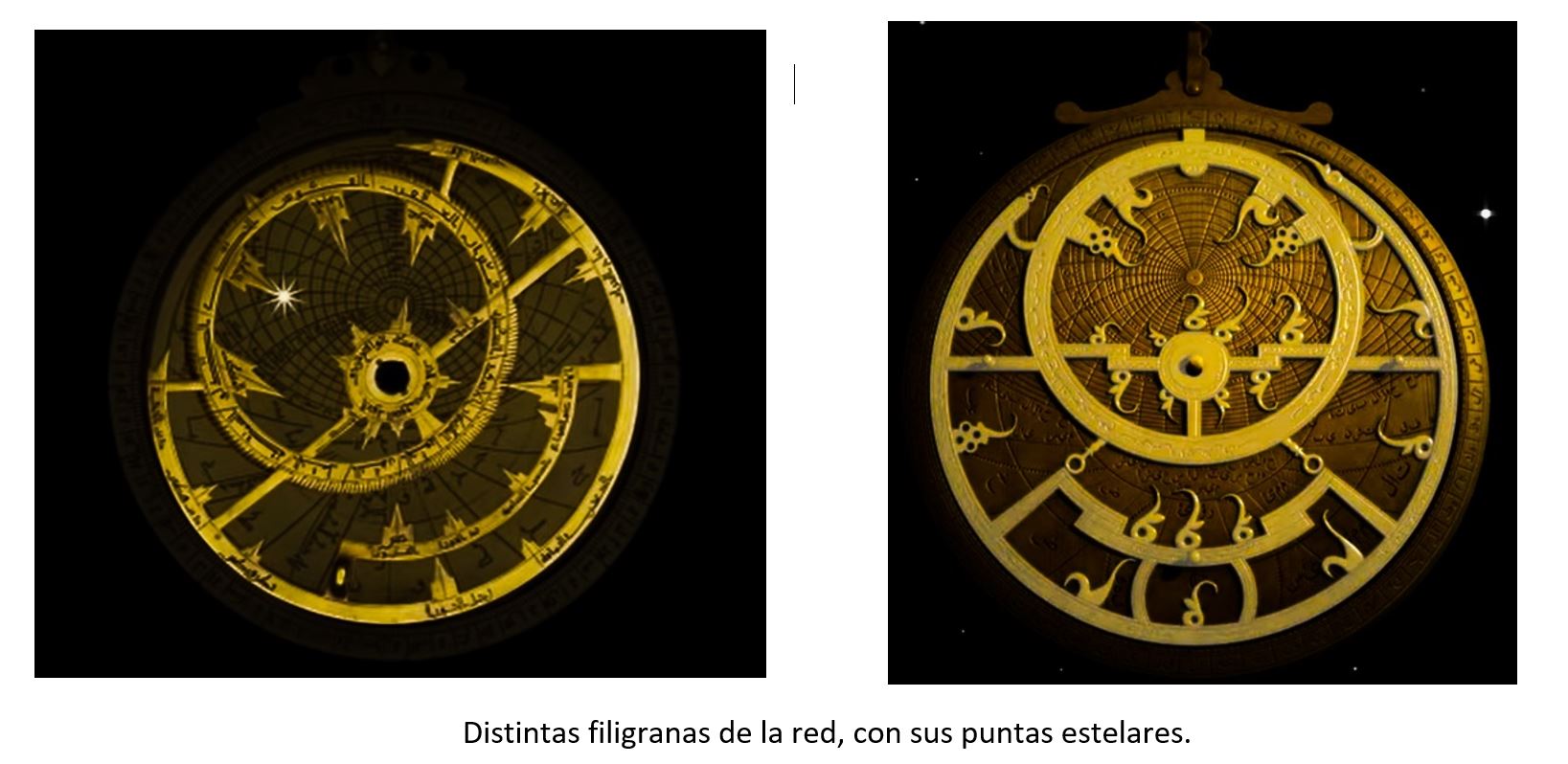

RED O ARAÑA
Representada con
filigranas cuyas puntas (punteros estelares) representan a una estrella en el firmamento,
es el mapa celeste.
Suelen ser placas
metálicas caladas, que en los finales de las filigranas señalan las posiciones
de las estrellas.
Tienen una banda
circular que indica el curso anual del Sol a través de las estrellas, la
eclíptica.
En nuestro astrolabio empleamos una red transparente donde se señalan con puntos las posiciones de las estrellas, la proyección de la bóveda celeste tal y como se ve en las siguientes figuras.
La red no representa el
cielo desde nuestro punto de vista, es una proyección de la bóveda celeste
viéndola desde el exterior. En los tímpanos la tierra es un simple punto y las
estrellas se mueven a su alrededor.
REGLA
Su centro coincide la
posición de la estrella Polar y gira sobre él.
Tiene grabados unos
valores que son declinaciones (como de lejos esta una estrella del ecuador
celeste).
Saludos
Carlos J.
Delgado
